Монтаж теплых полов


МОНТАЖ ТЕПЛОГО ВОДЯНОГО ПОЛА



     Водяное отопление коттеджа и частного дома обычно включает в себя теплый водяной пол. При этом важно понимать, что система подогрева полов не является полноценным элементом отопления, она в первую очередь предназначена для комфорта. Этот факт необходимо учитывать, осуществляя проектирование и монтаж системы радиаторного отопления. Поэтому теплый водяной пол должен быть смонтирован, подключен и настроен соответствующим образом. Существуют и конструктивные особенности. Высота «пирога» от основания до уровня «чистого» пола не менее 80-100мм. Не рекомендуется укладка теплого пола в помещениях с деревянным чистовым покрытием, так как идеальным вариантом чистового покрытия является камень, керамогранит, керамическая плитка. Также необходимо помнить, что системы отопления городских квартир не допускают монтаж теплого водяного пола. В квартире допускается наличие только полов с электрическим подогревом.

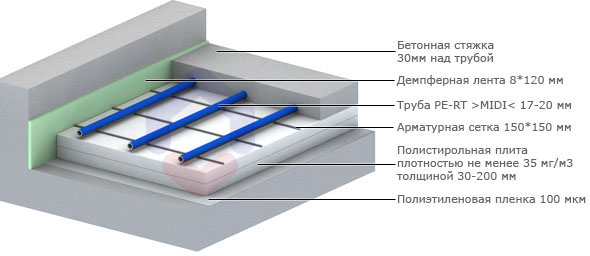

Принципиальная схема

Устройство и укладка теплого водяного пола

     Устройство теплого пола выглядит следующим образом (бетонная система): на бетонное основание укладываются теплоизолирующий материал. Его основное назначение – препятствие тепловым потерям вниз. Тепло должно направляться вверх, в обогреваемое помещение. Обычно таким материалом в современном строительстве являются маты из полистирола плотностью не менее 35 кг\м³. Для большей эффективности лучше использовать фольгированный полистирол толщиной от 30 мм. Фольга отражает инфракрасное излучение в сторону рабочей поверхности пола, препятствую избыточному нагреву основания. Идеально было бы использовать специальное оборудование для теплого пола - маты с фиксаторами. Это облегчает монтаж теплого водяного пола и значительно сокращает время работ. У таких матов есть только один недостаток – высокая цена. По периметру помещения должна быть уложена демпферная лента. Она компенсирует тепловое расширение и смещение бетонной стяжки. Лента должна выступать над конструкцией теплого пола не менее чем на 20мм.

Труба, позволяющая осуществлять устройство теплого пола, должна удовлетворять ряду требований: быть гибкой, сохранять форму, обладать низким коэффициентом гидравлического сопротивления, быть коррозионностойкой и долговечной, быть непроницаемой для кислорода. Поэтому наибольшее распространение в системе обогрева теплый пол получили полиэтиленовые, металлопластиковые и медные трубы. Полиэтиленовые трубы плохо сохраняют форму и при нагревании стремятся распрямиться, т.к. обладают эффектом молекулярной памяти. Медная труба обязательно должна иметь защитный слой из полимерного материала, это позволит избежать щелочного воздействия на металл (бетон – агрессивная среда). Кроме того, медь – достаточно дорогой материал. Лучше всего для системы теплый водяной пол подходит металлопластиковая труба. Она удовлетворяет всем вышеперечисленным требованиям.

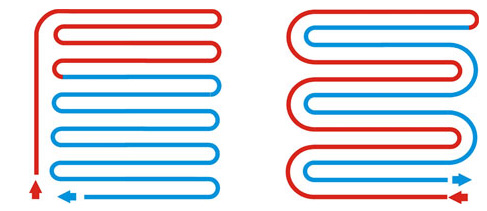

Укладка теплого пола обычно производится двумя основными способами: бифилярная укладка («улитка») и меандровая укладка («змейка»).



Улитка Змейка
Укладка теплого водяного пола "Улитка" Укладка теплого водяного пола "Змейка"

     Укладка теплого пола способом «Улитка» предпочтительнее т.к. обеспечивает более равномерную передачу тепловой мощности. Кроме того, этот способ требует меньшую мощность насоса и более прост в укладке. Способ «Змейка» незаменим в помещениях, где имеется уклон полов, а также в некоторых других случаях.
После того как завершен монтаж труб - производится гидравлическое испытание (опрессовка) системы и заливка бетонной стяжки. Желательно использовать при этом армирующую сетку для предотвращения распространения трещин, но армирование не является обязательным. Толщина стяжки должна быть не менее 30 мм, при этом в состав бетона желательно добавить пластификатор. На всё время производства строительных работ желательно держать систему под давлением. Это нужно для уверенности в том, что в ходе строительных работ не нарушена герметичность системы.

Устройство теплого пола имеет много нюансов и сложностей, поэтому монтаж и проектирование теплого водяного пола лучше заказывать у специализированных инжиниринговых компаний, какой является ООО ИСК «Крафт». Опираясь на знания и большой опыт работы, мы гарантируем Вам высокое качество при монтаже внутренних систем отопления, водоснабжения, канализации.

ПРИМЕРЫ МОНТАЖА ТЕПЛОГО ВОДЯНОГО ПОЛА

(поставка оборудования и монтаж – ООО ИСК «Крафт»)

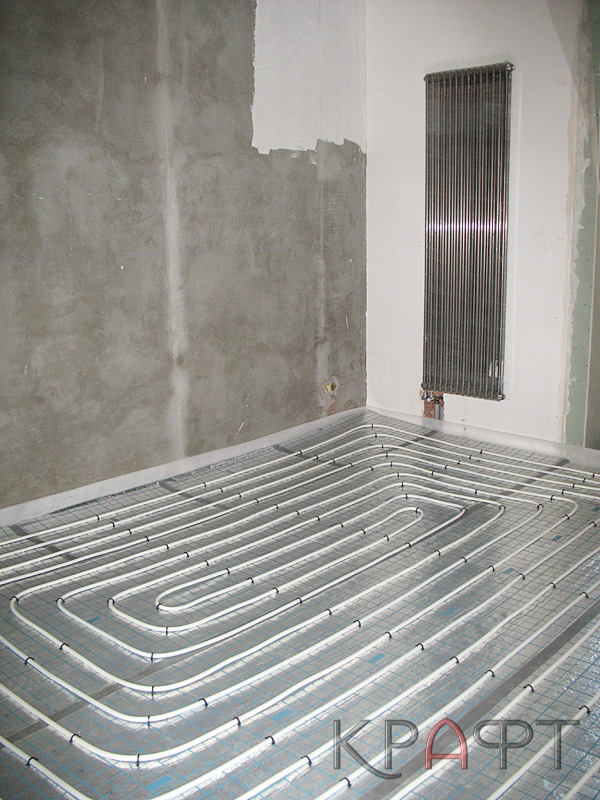

Трубы Oventrop монтаж теплого водяного пола Монтаж теплого пола Oventrop и радиатора Zehnder Устройство теплого пола Oventrop инсталляции Tece

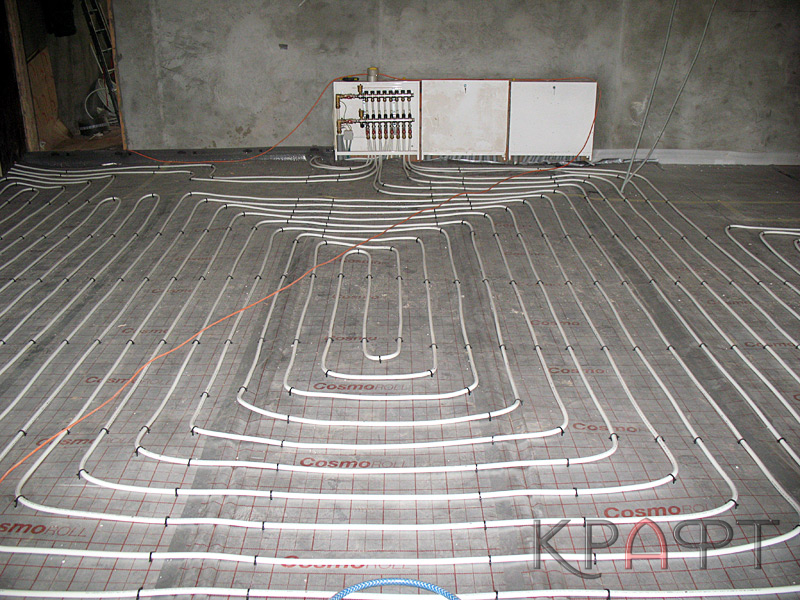

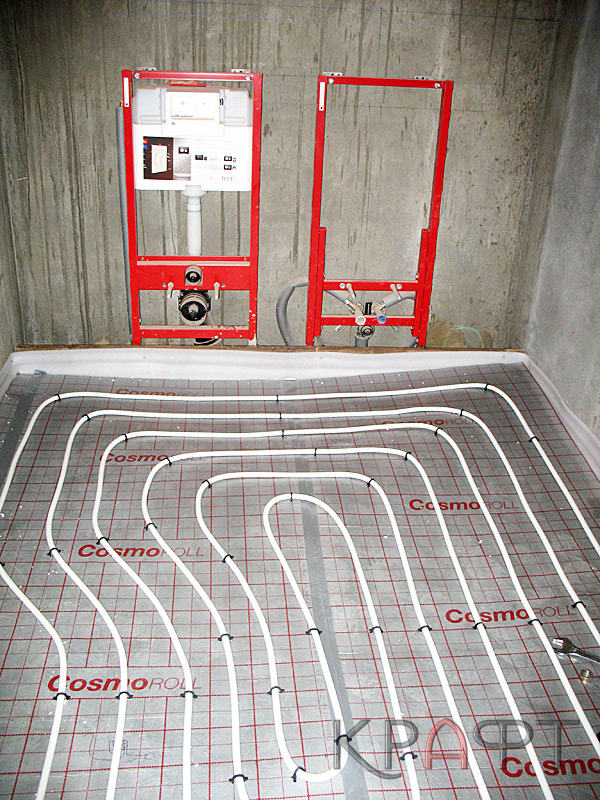

Коллектор и укладка теплого водяного пола Теплый пол и стальной секционный радиатор Теплый пол в помещении санузла и инсталляторы для навесного унитаза и биде
